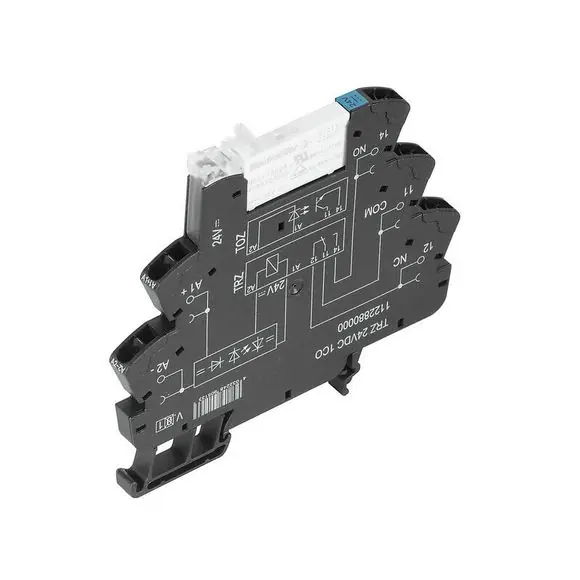

Popis
Rozměry a hmotnosti
Hloubka87,8 mmHloubka (v palcích)3,457 inchVýška90,5 mmVýška (v palcích)3,563 inchŠířka6,4 mmŠířka (v palcích)0,252 inchČistá hmotnost30,3 g
Teploty
Skladovací teplota-40 °C…85 °C Okolní teplota-40 °C60 °C Vlhkost595% rel. vlhkost, TU = 40 °C, bez kondenzace
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu s výjimkou Výjimka ze směrnice RoHS (je-li použitelné/známo)7a, 7cI REACH SVHCLead 7439-92-1 SCIP9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9
Jmenovité údaje UL
Okolní teplota (provozní), max.60 °CPrůřez připojení AWG, min.AWG 26 Průřez připojení AWG, max.AWG 14 Typ vodičepevný měděný vodič
flexibilní měděný vodič Úroveň závažnosti znečištění2
Řídící strana
Jmenovité řídicí napětí24 V DC ±20 % Jmenovitý proud DC11.5 mA Jmenovité výkonové údaje280 mW Ukazatel stavuZelená LED Ochranný obvodNulová dioda
Ochrana před záměnou polarity Napětí cívky náhradního relé se liší od jmenovitého řídicího napětíNe Napětí cívky náhradního relé24 V DC
Strana zátěže
Rated switching voltage250 V AC Trvalý proud6 A Max. četnost spínání při jmenovité zátěži0,1 HzMax. spínací napětí, AC250 VMax. spínací napětí, DC250 VMin. spínací výkon1 mA @ 1 V Špičkový proud20 A / 20 ms AC spínací výkon (odporový), max.1500 VA DC spínací výkon (odporový), max.144 W @ 24 V Odložení zapnutí 6 ms Odložení vypnutí 16 ms Typ kontaktu1 CO contact (AgNi gold-plated tenkou vrstvou) Mechanická životnost5x 106 spínací cykly
Obecné údaje
Provozní nadmořská výška 2000 m
nad hladinou moře Nosná lištaTS 35 Testovací tlačítko k dispoziciNo Indikátor pozice mechanického přepínačeNe Barevnýčerná Komponent s klasifikací hořlavosti UL 94
|
Komponent: |
Kryt |
|
Klasifikace hořlavosti UL 94: |
V-0 |
|
Komponent: |
Příchytka |
|
Klasifikace hořlavosti UL 94: |
V-0 |
Koordinace izolace
Jmenovité napětí300 VZávažnost znečištění2 Kategorie rázového napětíIII Uvolnění a povrchové vzdálenosti, kontrolní strana – strana zátěže 6 mm Dielektrická pevnost, kontrolní strana – strana zátěže4 kVeff / 1 min. Typ izolace u vstupu a výstupuvyztužená izolace Dielektrická pevnost otevřeného kontaktu1 kVeff / 1 min Dielektrická pevnost k montážní liště4 kVeff / 1 min. Impulse withstand voltage6 kV (1,2/50 µs) Stupeň krytíIP20
Další detaily o certifikacích / normách
Č. osvědčení (DNV)TAA00001E5 Č. osvědčení (cULus)E141197
Data připojení
Metoda připojení vodičePřipojení s kotevní svorkou Délka odizolování, jmenovité připojení8 mmRozsah sevření, jmenovité připojení1,5 mm²Upínací rozsah, min.0,14 mm²Upínací rozsah, max.2,5 mm²Průřez propojení AWG, min.AWG 26 Průřez propojení AWG, max.AWG 14 Průřez vodiče, pevný, min.0,14 mm²Průřez vodiče, pevný, max.2,5 mm²Průřez vodiče, pevným, min. (AWG)AWG 26 Průřez vodiče, pevným, max. (AWG)AWG 14 Průřez připojení vodičů, jemně stáčené, min.0,14 mm²Průřez připojení vodičů, jemně stáčené, max.2,5 mm²Průřez připojení vodičů, jemně stáčené, min. (AWG)AWG 26 Průřez připojení vodičů, jemně stáčené, max. (AWG)AWG 14 Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,14 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.1,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), min.0,14 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), max.1,5 mm²Velikost nože0,6 x 3,5 mm
