Popis
Detailní popis produktu

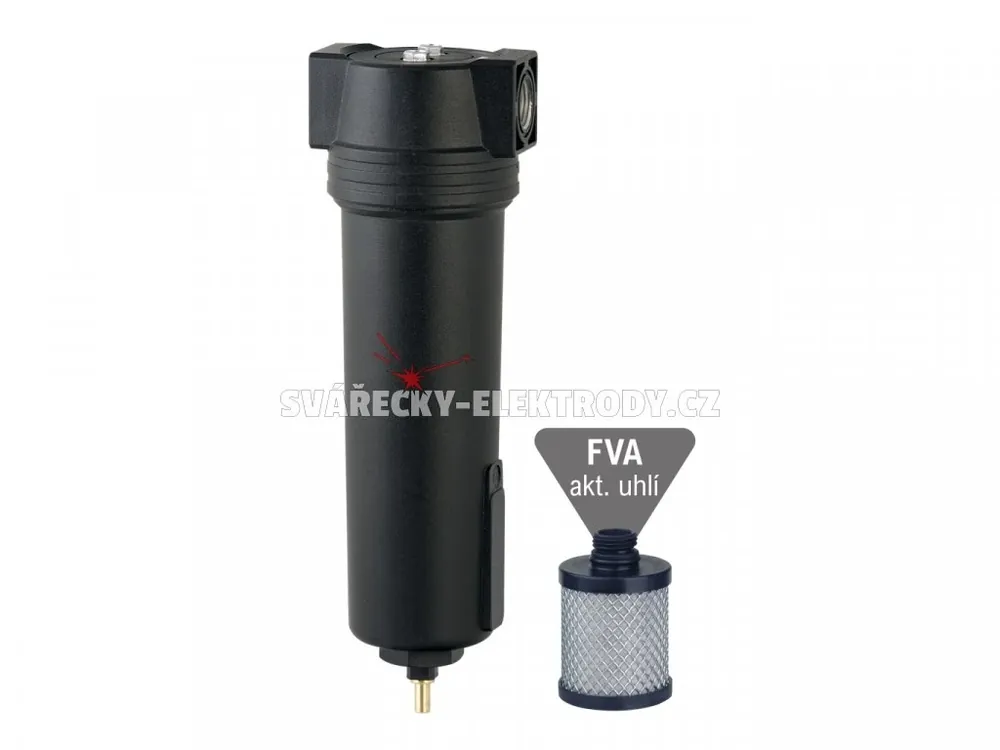

Kompletní průmyslový filtr s filtrační vložkou FVA (aktivní uhlí) a plovákovým odvaděčem kondenzátu. Je určen k efektivní filtraci stlačeného vzduchu od oleje, vody, zápachu a olejových par. Připojení G 1/2″. Objemový proud 2500 l/min.
Rozsah dodávky
- Tělo filtru
- Filtrační vložka
- Plovákový odvaděč kondenzátu
Filtr je dodáván kompletní, smontovaný a připravený k okamžitému použití.
Popis
Kompletní filtry Inaircom FP, FM a FA jsou určeny k odstraňování pevných částic, vody, aerosolů, uhlovodíků, pachů a par ze systémů stlačeného vzduchu a to až do pracovního tlaku 16 bar. Požadované kvality stlačeného vzduchu v souladu s normou ISO 85731-1 je dosaženo pomocí odpovídajících filtračních vložek (FVP, FVM a FVA), které mají různou skladbu jednotlivých filtračních vrstev a jsou barevně odlišeny.
Tělo filtrů je vyrobeno z hliníkové slitiny a je práškově lakováno černou barvou RAL 5012. Připojení vstup/výstup je řešeno vnitřními trubkovými závity G 1/2″. Filtr je vždy dodáván kompletní, smontovaný, včetně odpovídající filtrační vložky. Odvod kondenzátu z filtru zajišťuje plovákový odvaděč, který je instalován na dně nádobky – při naplnění nádobky kondenzátem pak dochází k automatickému vypuštění kondenzátu. K odvaděči lze namontovat hadičku pro cílený odvod kondenzátu do jímací nádoby.
Možnosti rozšíření
Na přání lze filtry Inaircom doplnit o různé typy příslušenství – diferenční manometr tlaku indikující nutnost výměny filtrační vložky, plně automatický elektronický odvaděč kondenzátu ke snížení vzduchových ztrát, nebo praktický držák filtru pro instalaci na zeď.
Parametry filtrační vložky FVA
- Typ vložky: filtr s aktivním uhlím
- Velikost zachycených pevných částic: neuvádí se
Čistota stlačeného vzduchu za vložkou FVA (ISO 8573-1)
- Prachové částice: třída 1 (podmínkou je předřazený mikrofiltr FM 0,01 µm)
- Koncentrace prachových částic: <0,005 mg/m3
- Olej: třída 1
Životnost filtrační vložky
Kvalita stlačeného vzduchu je podmíněna pravidelnou výměnou vložky filtru. Doporučený interval výměny vložky FVA je 3 – 6 měsíců podle stupně zatížení olejem. Pro snadnější indikaci znečištění filtru doporučujeme společně s filtrem objednat diferenční manometr tlaku.
Referenční podmínky provozu (ISO 7183)
- Teplota okolí: +20 °C
- Provozní tlak: 7 bar
Při uvedených referenčních podmínkách je objemový proud filtru 2500 l/min. Pro průtok při jiném než referenčním provozním tlaku (7 bar) je nutné kalkulovat s tzv. korekčními faktory.
Technické parametry
- Připojení vstup/výstup: G 1/2″ s vnitřním závitem
- Maximální provozní tlak: 16 bar
- Provozní teplota: +1,5 °C až +45 °C
