Popis

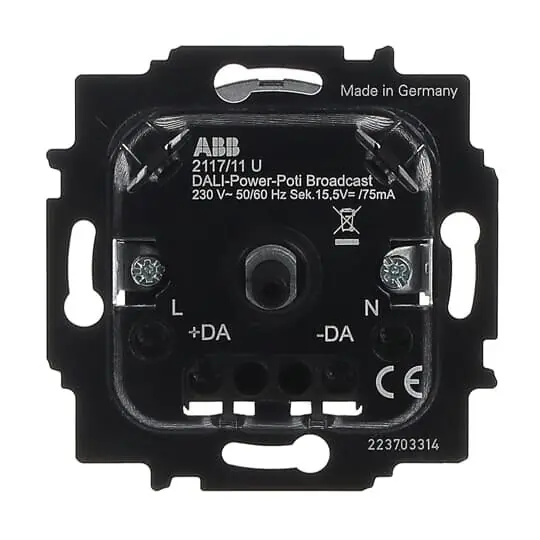

Přístroj potenciometru ABB DALI pro tlačítkové a otočné spínání (2117/11 U-500)
Přístroj potenciometru ABB DALI pro tlačítkové a otočné spínání (2117/11 U-500), EAN 4011395152225, je stmívač / mechanismus určený pro montáž pod omítku a je dostupný pro řady TANGO, Time, Element, Alpha exclusive, Impuls, SOLO, Future linear, Neo, Levit, Swing L, Swing, Busch-axcent.
Má jmenovitý proud 0,08 A, nominální napětí 230 V, rozměry 71 × 71 × 51 mm a vyžaduje minimální hloubku instalační krabice 28,5 mm.
Ovládá se otočným regulátorem s tlačítkem, disponuje vstupem do rozvodny a pamětí světelné hodnoty; není kompatibilní s Google Assistant, Amazon Alexa, Apple HomeKit ani IFTTT.
Proč si vybrat tento přístroj potenciometru?
- Modelové označení výrobku: 2117/11 U-500.
- Způsob ovládání umožňuje kombinaci tlačítka a otočného regulátoru: otočný regulátor a tlačítko.
- Komunikace s osvětlením přes běžný protokol: DALI.
- Instalace do běžných instalačních krabic pod omítku: montáž pod omítku.
- Kompatibilní s řadou designových programů: TANGO, Time, Element, Alpha exclusive, Impuls, SOLO, Future linear, Neo, Levit, Swing L, Swing a Buschaxcent.
Interní název produktu
6599-0-2988 Přístroj potenc. výkon. DALI
Podrobný popis produktuPřístroj potenc. DALI výkon. pro tlač. spín. a otoč. ovl. (2117/11 U-500), 2117/11 U-500 Pro design:
Swing, Swing L, Tango, Levit, Neo, Element, Time, Future linear, Solo, Busch-axcent, Alpha exclusive, ImpulsPro centrální spínání a stmívání až 64 zařízení DALI dle ČSN EN 62386.
Zvýšená citlivost nastavení jasu při pomalém otáčení.
Integrované orientační LED osvětlení (18 volitelných barev nebo vypnuté) pro přizpůsobení krytu (nelze použít pro designovou řadu Impuls).
Elektronická ochrana před zkratem a přetížením.
Délka vedení DALI: max. 300 m (průřez žil 1,5 – 2,5 mm²)
Úroveň jasu při zapnutí krátkým stiskem: naposledy použitá nebo předvolitelná
Základní úroveň jasu: minimální nebo předvolitelná
V aktivním režimu přístroj slouží jako napájecí zdroj DALI (15,5 V DC / 75 mA) až pro 37 zařízení DALI (příp. lze paralelně zapojit až tři aktivní potenciometry pro napájení až 111 zařízení DALI).
V pasivním režimu se přístroj chová jako přídavná ovládací jednotka.
Paralelní propojení potenciometrů: až 3 ks v aktivním režimu nebo až 5 ks v pasivním režimu
Přístroj není vhodný pro kombinaci s jinými snímači DALI.
Vlastní spotřeba: max. 2,5 W
4vodičové připojení (v pasivním režimu 2vodičové)
230 V AC, 50/60 HzUpevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm²).
Orientační LED osvětlení nelze použít u krytů designové řady Impuls.
