Popis
Detailní popis produktu

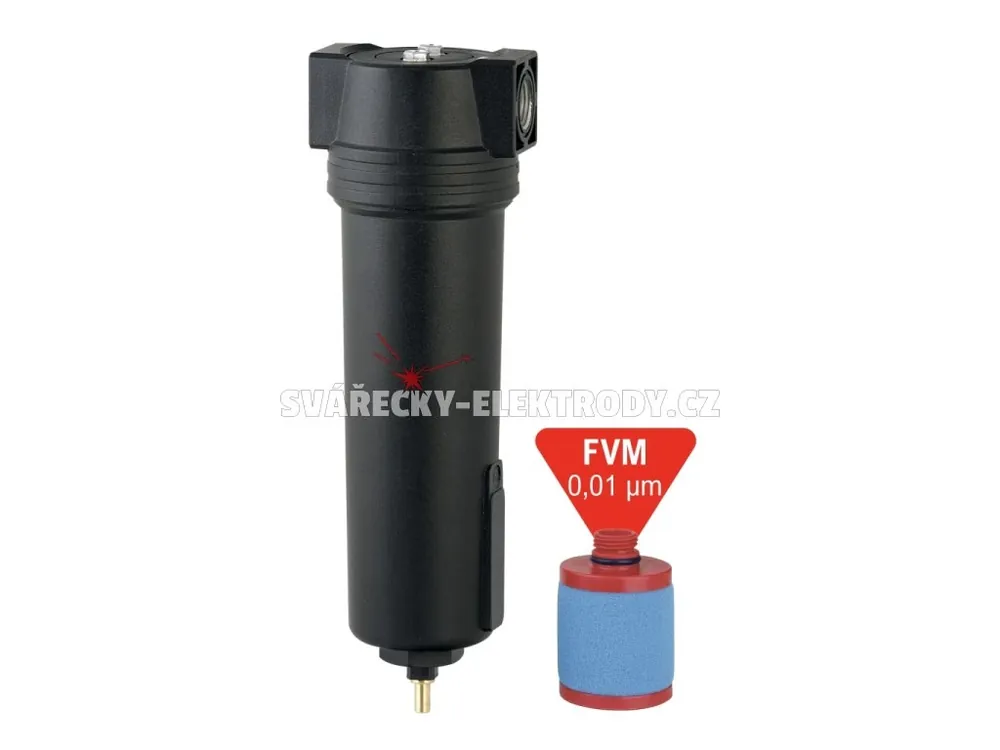

Kompletní průmyslový mikrofiltr s filtrační vložkou FVM 0,01 µm a plovákovým odvaděčem kondenzátu. Je určen k efektivní filtraci stlačeného vzduchu od pevných nečistot o velikosti nad 0,01 µm. Připojení G 3/8″. Objemový proud 1200 l/min.
Rozsah dodávky
- Tělo filtru
- Filtrační vložka
- Plovákový odvaděč kondenzátu
Filtr je dodáván kompletní, smontovaný a připravený k okamžitému použití.
Popis
Kompletní filtry Inaircom FP, FM a FA jsou určeny k odstraňování pevných částic, vody, aerosolů, uhlovodíků, pachů a par ze systémů stlačeného vzduchu a to až do pracovního tlaku 16 bar. Požadované kvality stlačeného vzduchu v souladu s normou ISO 85731-1 je dosaženo pomocí odpovídajících filtračních vložek (FVP, FVM a FVA), které mají různou skladbu jednotlivých filtračních vrstev a jsou barevně odlišeny.
Tělo filtrů je vyrobeno z hliníkové slitiny a je práškově lakováno černou barvou RAL 5012. Připojení vstup/výstup je řešeno vnitřními trubkovými závity G 3/8″. Filtr je vždy dodáván kompletní, smontovaný, včetně odpovídající filtrační vložky. Odvod kondenzátu z filtru zajišťuje plovákový odvaděč, který je instalován na dně nádobky – při naplnění nádobky kondenzátem pak dochází k automatickému vypuštění kondenzátu. K odvaděči lze namontovat hadičku pro cílený odvod kondenzátu do jímací nádoby.
Možnosti rozšíření
Na přání lze filtry Inaircom doplnit o různé typy příslušenství – diferenční manometr tlaku indikující nutnost výměny filtrační vložky, plně automatický elektronický odvaděč kondenzátu ke snížení vzduchových ztrát, nebo praktický držák filtru pro instalaci na zeď.
Parametry filtrační vložky FVM 0,01 µm
- Typ vložky: mikrofiltr
- Velikost zachycených pevných částic: 15 µm
Čistota stlačeného vzduchu za vložkou FVM 0,01 µm (ISO 8573-1)
- Prachové částice: třída 1
- Koncentrace prachových částic: <0,01 mg/m3
- Olej: třída 1
Životnost filtrační vložky
Kvalita stlačeného vzduchu je podmíněna pravidelnou výměnou vložky filtru. Doporučený interval výměny vložky FVM je 6 – 12 měsíců. Pro snadnější indikaci znečištění filtru doporučujeme společně s filtrem objednat diferenční manometr tlaku.
Referenční podmínky provozu (ISO 7183)
- Teplota okolí: +20 °C
- Provozní tlak: 7 bar
Při uvedených referenčních podmínkách je objemový proud filtru 1200 l/min. Pro průtok při jiném než referenčním provozním tlaku (7 bar) je nutné kalkulovat s tzv. korekčními faktory.
Technické parametry
- Připojení vstup/výstup: G 3/8″ s vnitřním závitem
- Maximální provozní tlak: 16 bar
- Provozní teplota: +1,5 °C až +65 °C
