Popis
Rozměry a hmotnosti
Hloubka32 mmHloubka (v palcích)1,26 inchVýška48,47 mmVýška (v palcích)1,908 inchNejvyšší nebo nejnižší verze45,27 mmŠířka94,63 mmŠířka (v palcích)3,726 inchČistá hmotnost106,568 g
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt%
Parametry systému

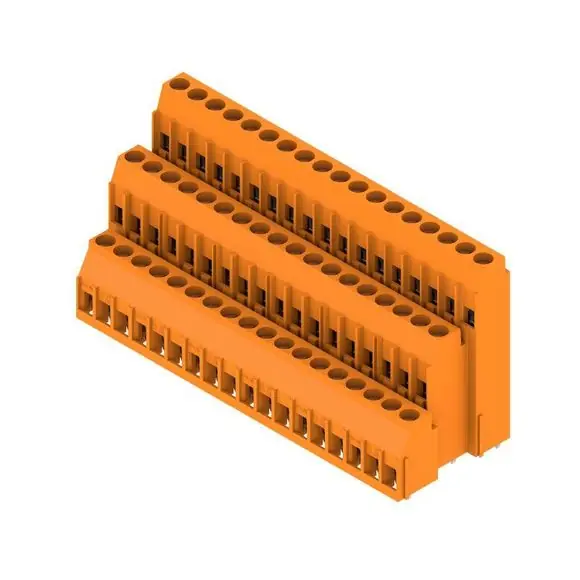

Skupina produktůOMNIMATE Signal – řada LL Metoda připojení vodičePřipojení s upínacím třmenem Vlastnost, bod sevřeníWireReady Montáž na PCB deskuPřipojení pájením přetavením průchozím otvorem Směr výstupu vodiče90° Rozteč v mm (P)5,08 mmRozteč v palcích (P)0,2 „Počet pólů54 Množství řady kolíků3 Vybavuje zákazníkAno Počet řad3 Max. sousedních kolíků na řadu24 Pájecí kolík, délka (l)3,2 mmRozměry pájecích pinů0,75 x 0,9 mm Průměr otvoru pájecího očka (D)1,3 mmTolerance průměru otvoru pájecího očka (D)+ 0,1 mm Počet pájených kolíků na pól1 Hrot šroubováku0,6 x 3,5 Standard hrotu šroubovákuDIN 5264 Utahovací moment, min.0,5 NmUtahovací moment, max.0,6 NmSvěrný šroubM 3 Délka odizolování6 mmL1 v mm86,36 mmL1 v palcích3,4 „Ochrana bezpečná proti dotyku dle normy DIN VDE 0470IP20 zapojené/ IP10 nezapojené Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky Stupeň krytíIP20 Odpor izolace 108
Údaje o materiálu
Izolační materiálWemid (PA) BarevnýOranžová Barevný graf (podobné)RAL 2000 Skupina izolačního materiáluI Komparativní index sledování (CTI) 600 Odpor izolace 108Klasifikace hořlavosti UL 94V-0 Materiál kontaktuSlitina mědi Povrch kontaktupocínované Nátěr4-6 m SN Typ cínovánímatný povrch Struktura vrstev pájeného připojení4…6 µm Sn matný povrch Skladovací teplota, min.-40 °CSkladovací teplota, max.70 °CProvozní teplota, min.-50 °CProvozní teplota, max.120 °CTeplotní rozsah, instalace, min.-25 °CTeplotní rozsah, instalace, max.120 °C
Vodiče vhodné k připojení
Upínací rozsah, min.0,08 mm²Upínací rozsah, max.6 mm²Průřez propojení AWG, min.AWG 26 Průřez propojení AWG, max.AWG 12 Pevné, min. H05(07) V-U0,5 mm²Pevné, max. H05(07) V-U6 mm²Pružné, min. H05(07) V-K0,5 mm²Pružné, max. H05(07) V-K4 mm²dutinkou s plastovým límcem, , DIN 46228 pt 4, min.0,5 mm²dutinkou s plastovým límcem, DIN 46228 pt 4, max.2,5 mm²s vodičem a dutinkou, DIN 46228 pt 1, min.0,5 mm²s vodičem a dutinkou, DIN 46228 pt 1, max.2,5 mm²Zasuňte měřič v souladu s EN 60999 a x b; ø2,4 mm x 1,5 mm; 3,0 mm Upínatelný vodič
|
Průřez připojení vodiče: |
|
zapojeno tenkým vodičem |
|
jmen.: |
0,5 mm² |
|
vodičová koncovka: |
|
8 mm |
|
Doporučená dutinka na konci vodiče: |
0409500000 |
|
Délka odizolování: |
|
6 mm |
|
Doporučená dutinka na konci vodiče: |
0282600000 |
|
Průřez připojení vodiče: |
|
zapojeno tenkým vodičem |
|
jmen.: |
0,75 mm² |
|
vodičová koncovka: |
|
8 mm |
|
Doporučená dutinka na konci vodiče: |
0409600000 |
|
Délka odizolování: |
|
6 mm |
|
Doporučená dutinka na konci vodiče: |
0282700000 |
|
Průřez připojení vodiče: |
|
zapojeno tenkým vodičem |
|
jmen.: |
1 mm² |
|
vodičová koncovka: |
|
8 mm |
|
Doporučená dutinka na konci vodiče: |
0409700000 |
|
Délka odizolování: |
|
6 mm |
|
Doporučená dutinka na konci vodiče: |
0372600000 |
Referenční textDélka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Jmenovité údaje podle IEC
testováno podle normyIEC 60664-1
IEC 60947-7-4 Jmenovitý proud, min. počet pólů (Tu=20 °C)32,5 AJmenovitý proud, max. počet pólů (Tu=20 °C)26 AJmenovitý proud, min. počet pólů (Tu=40 °C)27,5 AJmenovitý proud, max. počet pólů (Tu=40 °C)22 AJmenovité napětí pro třídu přepětí / stupeň znečištění II/2500 VJmenovité napětí pro třídu přepětí / stupeň znečištění III/2320 VJmenovité napětí pro třídu přepětí / stupeň znečištění III/3250 VJmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/24 kVJmen
