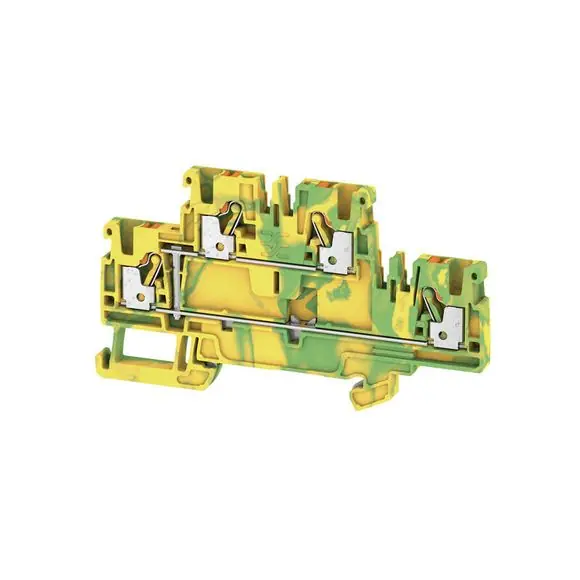

Nová Kolekce Svorka A2T 2,5 PE

Popis

Rozměry a hmotnosti

Hloubka50,5 mmHloubka (v palcích)1,988 inchHloubka včerně DIN lišty51 mmVýška90 mmVýška (v palcích)3,543 inchŠířka5,1 mmŠířka (v palcích)0,201 inchČistá hmotnost16,879 g

Teploty

Skladovací teplota-25 °C…55 °C Okolní teplota-5 °C40 °C Trvalá provozní teplota, min.-60 °CTrvalá provozní teplota, max.130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt% Uhlíková stopa výrobku

Kolébka k bráně:

0.613 kg CO2 eq.

Údaje materiálu

Základní materiálWemid Barevnýzelená / žlutá Klasifikace hořlavosti UL 94V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)TUEV16ATEX7909U Č. osvědčení (IECEX)IECEXTUR16.0036U Průřez vodiče max. (ATEX)2.5 mm² Průřez vodiče max. (IECEX)2.5 mm² Značení EN 60079-7Ex eb II C Gb Ex 2014/34/EU značkaII 2 G D

Specifikace systému

Nutná koncová deskaAno Počet potenciálů1 Počet úrovní2 Počet svěrných bodů na úroveň2 Počet pólů na řadu1 Úrovně propojené interněAno PE připojeníAno Nosná lištaTS 35 N-funkceNe PE funkceAno Funkce PENNe

Další technická data

Návod k instalaciNosná lišta Otevřené stranypravá PříchytkaNe S připínacími kolíkyNe Typ montážeTS 35 Typ upevněníPříchytka Verze testovaná ve výbušném prostředíAno

Vodiče k upevnění (další připojení)

Typ připojení, další připojeníPUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.0,75 mm²Dvojdutinka, max.0,5 mm²Délka odizolování10 mmDélka tubusu pro dvojitou koncovku

Délka tubusu:

min.:

8 mm

max.:

12 mm

Průřez připojení vodiče:

min.:

0,5 mm²

max.:

0,75 mm²

Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1

Délka tubusu:

jmen.:

5 mm

Průřez připojení vodiče:

jmen.:

0,25 mm²

Délka tubusu:

min.:

6 mm

max.:

10 mm

Průřez připojení vodiče:

min.:

0,5 mm²

max.:

1 mm²

Délka tubusu:

min.:

7 mm

max.:

12 mm

Průřez připojení vodiče:

min.:

1,5 mm²

max.:

4 mm²

Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4

Délka tubusu:

min.:

8 mm

max.:

6 mm

Průřez připojení vodiče:

min.:

0,34 mm²

max.:

0,14 mm²

Délka tubusu:

min.:

12 mm

max.:

6 mm

Průřez připojení vodiče:

min.:

1 mm²

max.:

0,5 mm²

Délka tubusu:

min.:

12 mm

max.:

8 mm

Průřez připojení vodiče:

min.:

2,5 mm²

max.:

1,5 mm²

Měřidlo podle IEC 60947-1A3 Počet připojení4 Průřez propojení AWG, max.AWG 12 Průřez propojení AWG, min.AWG 26 Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.4 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.0,14 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.2,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,14 mm²Průřez připojení vodiče, pevné jádro, max.2,5 mm²Průřez připojení vodiče, pevné jádro, min.0,14 mm²Průřez připojení vodičů, jemně stáčené, max.4 mm²Průřez připojení vodičů, jemně stáčené, min.0,14 mm²Průřez připojení vodičů, splétané, max.4 mm²Průřez připojení vodičů, splétané, min.0,14 mm²Směr připojenívrchol
