Popis

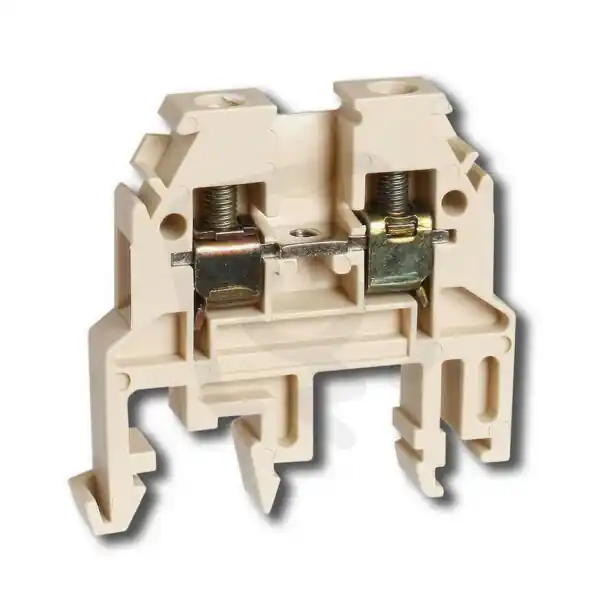

Řadová svorka RSA 4 A – gobi ELEKTRO BEČOV A131141
Řadová svorka RSA 4 A – gobi ELEKTRO BEČOV A131141 (EAN 8595155000644) s 1 patrem a 2 připojovacími místy je určena pro jmenovité napětí 1000 V a jmenovitý proud 32 A.
Umožňuje připojení pevného vodiče 0,56 mm², vícežilového nebo laněného vodiče 0,54 mm², má šroubové připojení a pro montáž na DIN lištu/G-lištu vyžaduje ukončovací přepážku.
Těleso je z termoplastu s hořlavostí UL94 V0, provozní teplotou -40105 °C a rozměry Š 6,6 mm × V 39 mm × H 41,5 mm (barva: jiné).
Proč si vybrat tuto řadovou svorku?
- Má jedno patro, které zjednodušuje přehledné zapojení v rozvaděči.
- Nabízí 2 připojovací místa pro snadné propojení dvou vodičů.
- Umožňuje připojení pevného vodiče v průřezu 0,56 mm².
- Podporuje vícežilové připojení s průřezem 0,54 mm².
- Je vhodná i pro laněné vodiče s průřezem 0,54 mm².
- Vyžaduje ukončovací přepážku, což je třeba zohlednit při montáži.
Interní název produktu
Řadová svorka RSA 4 A – gobi
Podrobný popis produktuSvorka RSA 4 A GOBI
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
