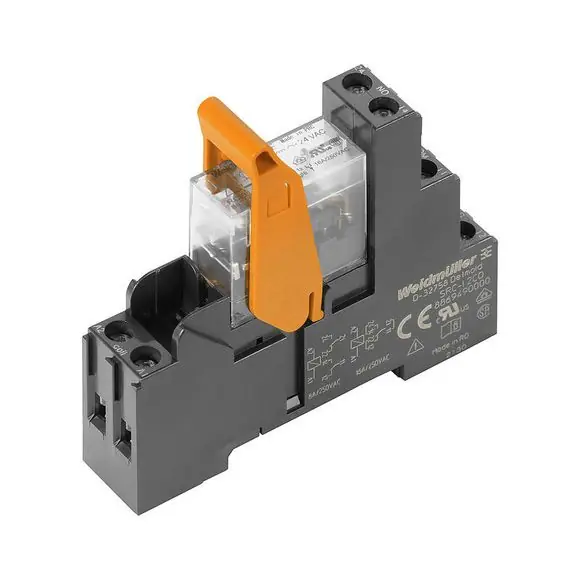

Popis
Rozměry a hmotnosti
Hloubka70,2 mmHloubka (palce)2,764 palceVýška77 mmVýška (palce)3,031 palceŠířka15,8 mmŠířka (palce)0,622 palceČistá hmotnost56,32 g
Teploty
Skladovací teplota-40 °C…70 °C Okolní teplota-40 °C70 °C Vlhkost40 °C / 93 % rel. vlhkosti, bez kondenzace
Shoda produktů s environmentálními předpisy
Stav shody s RoHSV souladu bez výjimky dle REACH SVHCŽádné SVHC nad 0,1 hmotnostních %
Strana řízení
Jmenovité řídicí napětí230 V AC Jmenovitý proud AC4,4 mA Jmenovitý výkon1012 mVA Odpor cívky32500± 15 % Indikátor stavučervená LED
Strana nákladu
Jmenovité spínací napětí250 V AC Trvalý proud8 A Max. spínací frekvence při jmenovitém zatížení0,1 HzMax. spínací napětí, AC250 VMinimální spínací výkon1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V Náběhový proud15 A / 4 s Spínací kapacita AC (odporová), max.2000 VA Spínací kapacita DC (odporová), max.192 W při 24 V Zpoždění zapnutí 10 ms Zpoždění vypnutí 6 ms Typ kontaktu2 přepínací kontakty (AgNi) Mechanická životnostAC cívka 5 x 10 spínacích cyklů
DC cívka 10 x 10 spínacích cyklů
Obecné údaje
Montážní lištaTS 35 K dispozici je testovací tlačítkoŽádný Mechanický ukazatel polohy spínačeŽádný Barvačerný
Koordinace izolace
Jmenovité napětí250 VZávažnost znečištění2 Kategorie přepětíIII. Skupina izolačních materiálůIIIa Vzdušné a povrchové dráhy pro stranu řízení a stranu zátěže 8 mm Elektrická pevnost pro stranu řízení – stranu zátěže5 kV efektivně / 1 min Dielektrická pevnost sousedních kontaktů2,5 kV efektivně / 1 min. Dielektrická pevnost otevřeného kontaktu1 kV efektivně / 1 min Impulzní výdržné napětí5 kV (1,2/50 µs) Stupeň ochranyIP20
Další podrobnosti o schváleních / normách
Číslo certifikátu (CSA) relé249409-2426937 Číslo certifikátu (CSA)249409-2295474 Číslo certifikátu (DNV)TAA000011A Číslo certifikátu (cURus) baseE223759
Data připojení
Způsob připojení drátuŠroubové připojení Délka odizolování, jmenovité připojení8 mmUtahovací moment, min.0,5 NmUtahovací moment, max.0,7 NmRozsah upínání, jmenovité připojení2,5 mm²Rozsah upínání, min.1 mm²Rozsah upínání, max.2,5 mm²Průřez drátu, plný, min.1 mm²Průřez drátu, plný, max.2,5 mm²Průřez připojovacího vodiče, jemně slaněný, min.1 mm²Průřez připojení jemně slaněného vodiče, max.2,5 mm²Průřez připojení vodiče, jemně slaněný s koncovkami vodičů DIN 46228/4, min.1 mm²Průřez vodiče, jemně slaněný s koncovkami vodičů DIN 46228/4, max.2,5 mm²Průřez vodiče, flexibilní, AEH (DIN 46228-1), min.1 mm²Průřez vodiče, flexibilní, AEH (DIN 46228-1), max.2,5 mm²Průřez připojovacího vodiče, jemně slaněný, dva upínatelné vodiče, min.1 mm²Průřez vodiče, jemně splétaný, dva upínatelné vodiče, max.1,5 mm²Velikost čepelevelikost PZ1
