Popis

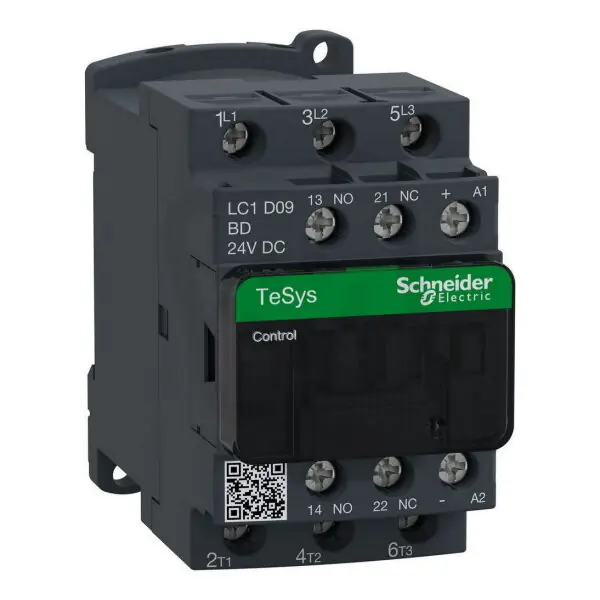

Schneider LC1D09BD Stykač 9A 1’Z‘ +1’V‘ 24V DC
Schneider LC1D09BD stykač z řady TeSys LC1D s cívkou na 24 V DC je určen pro spínání třífázových obvodů s provozním proudem AC-3 400 V: 9 A (výkon 4 kW) a AC-1 400 V: 25 A.
Má 3 spínací kontakty, 1 pomocný spínací a 1 pomocný rozpínací kontakt, šroubové připojení hlavního obvodu, rozměry 45 × 95 × 77 mm, není modulární a EAN 3389110353075.
Proč si vybrat tento stykač?
- Jmenovitý proud 9 Avhodný pro spínání malých elektromotorů a obvodů s nižší zátěží.
- Ovládací napětí 24 V DCurčený pro řízení z DC řídicích obvodů a PLC výstupů.
- 3 spínací kontakty (bez rozpínacích)hlavní kontaktový blok pro třífázové nebo vícestupňové zapojení.
- 1 zavírací + 1 vypínací pomocný kontakt (1Z + 1V)možnost doplňkové signalizace nebo řízení pomocných obvodů.
- Produktová řada TeSys LC1Dkompatibilita s příslušenstvím a montážními prvky této řady.
- Není modulárnísamostatné provedení stykače, ne modulární systém pro skládání do lištových sestav.
Interní název produktu
LC1D09BD St.9A 1Z +1V 24V DC
Podrobný popis produktuTeSys D stykač – 3P (3Z) – pro aplikace ovládání motoru do 9 A/690 V AC-3 (4kW@400V). Poskytuje cívku 24 V DC s odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti až do 3600 cyklů/hodin a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost pro náročné aplikace. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
