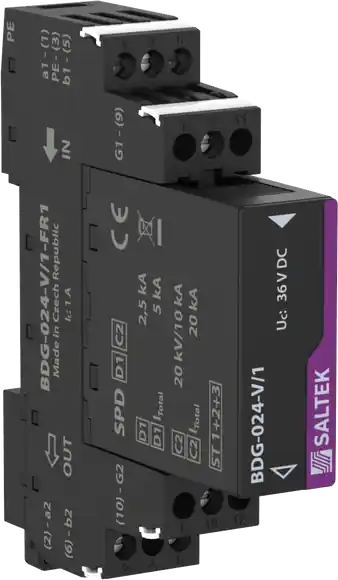

Popis
K ochraně rozhraní řídicích systémů MaR, EZS, EPS apod., zejména měřicích obvodů, před pulsním přepětím.
Proti podélnému přepětí (linka -ochranná zem) hrubá ochrana a proti příčnému přepětí (žílažíla) hrubá i jemná přepěťová ochrana a (žílaGND) hrubá ochrana.
Technické parametry
| Název parametru | Hodnota parametru | |
| Typ SPD | D1, C2 | |
| Umístění SPD | ST 1+2+3 | |
| Montáž | lišta DIN 35 mm | |
| Jmenovité napětí | Un | 24,00 V DC |
| Nejvyšší trvalé provozní napětí | Uc | 25,00 V AC |
| Nejvyšší trvalé provozní napětí | Uc | 36,00 V DC |
| Jmenovitý zatěžovací proud při 25°C | IL | 1,000 A |
| Mezní frekvence žíla-žíla | f | 6,00 MHz |
| Sériový odpor na žílu | R | 0,80 |
| D1 impulsní výbojový proud (10/350 µs) na žílu | Iimp | 2,50 kA |
| D1 celkový výbojový proud (10/350 µs) žíly-PE | ITotal | 5,00 kA |
| C2 jmenovitý výbojový proud (8/20 µs) GND-PE | In | 10,00 kA |
| C2 jmenovitý výbojový proud (8/20 µs) na žílu | In | 10,00 kA |
| C2 celkový výbojový proud (8/20 µs) žíly-PE | ITotal | 20,00 kA |
| C3 jmenovitý rázový proud (10/1000 µs) žíla-PE | ISM | 10,00 A |
| C3 jmenovitý rázový proud (10/1000 µs) na žílu | ISM | 10,00 A |
| C3 ochranná hladina napětí mód GND-PE při 1 kV/µs | Up | 550,00 V |
| C3 ochranná hladina napětí mód žíla-GND při 1 kV/µs | Up | 550,00 V |
| C3 ochranná hladina napětí mód žíla-žíla při 1 kV/µs | Up | 46,00 V |
| Doba odezvy žíla-žíla | ta | 1 ns |
| Doba odezvy žíla-GND | ta | 100 ns |
| Doba odezvy GND-PE | ta | 100 ns |
| Připojení (vstup – výstup) | svorky – svorky | |
| Průřez připojovaných vodičů pevný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů pevný (max) | 4,00 mm2 | |
| Průřez připojovaných vodičů slaněný (min) | 0,14 mm2 | |
| Průřez připojovaných vodičů slaněný (max) | 2,50 mm2 | |
| Stupeň krytí | IP 20 | |
| Rozsah provozních teplot (min/max) | -40 / 70 °C | |
| Splňuje požadavky normy | ČSN EN 61643-21+A1,A2 | |
| Třída ETIM | EC001466 | |
| Náhradní modul | BDG-024-V/1-0 |
