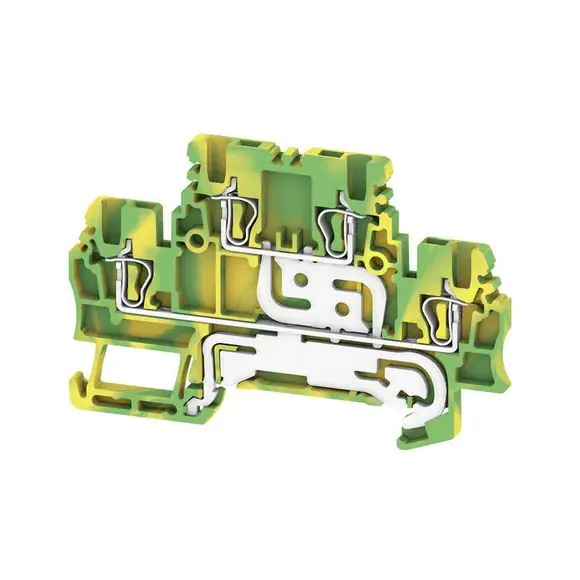

Vrácení Zdarma ZDK 1,5 PE

Popis

Rozměry a hmotnosti

Hloubka49,5 mmHloubka (v palcích)1,949 inchHloubka včerně DIN lišty50 mmVýška75,5 mmVýška (v palcích)2,972 inchŠířka3,5 mmŠířka (v palcích)0,138 inchČistá hmotnost2 g

Teploty

Skladovací teplota-25 °C…55 °C Okolní teplota-5 °C40 °C Trvalá provozní teplota, min.-50 °CTrvalá provozní teplota, max.120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHSV souladu bez výjimky REACH SVHCNe SVHC nad 0,1 wt%

Údaje materiálu

Základní materiálWemid Barevnýzelená / žlutá Klasifikace hořlavosti UL 94V-0

Specifikace systému

VerzePřipojení tažnou pružinou
S přřipojením uzemnění
Jeden konec bez konektoru Nutná koncová deskaAno Počet úrovní2 Počet svěrných bodů na úroveň2 Úrovně propojené interněAno PE připojeníAno Nosná lištaTS 35 PE funkceAno Funkce PENNe

Další technická data

Návod k instalaciPřímá montáž Otevřené stranypravá Počet podobných svorek1 Typ montážePříchytka Verze testovaná ve výbušném prostředíNe

Vodiče k upevnění (další připojení)

Typ připojení, další připojeníPřipojení s kotevní svorkou

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.0,75 mm²Dvojdutinka, max.0,5 mm²Délka odizolování10 mmDélka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1

Délka tubusu:

jmen.:

10 mm

Průřez připojení vodiče:

jmen.:

0,5 mm²

Délka tubusu:

jmen.:

10 mm

Průřez připojení vodiče:

jmen.:

0,75 mm²

Délka tubusu:

jmen.:

10 mm

Průřez připojení vodiče:

jmen.:

1 mm²

Délka tubusu:

min.:

10 mm

max.:

12 mm

Průřez připojení vodiče:

jmen.:

1,5 mm²

Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4

Délka tubusu:

min.:

6 mm

max.:

10 mm

Průřez připojení vodiče:

jmen.:

0,5 mm²

Délka tubusu:

min.:

6 mm

max.:

12 mm

Průřez připojení vodiče:

jmen.:

0,75 mm²

Délka tubusu:

min.:

6 mm

max.:

12 mm

Průřez připojení vodiče:

jmen.:

1 mm²

Měřidlo podle IEC 60947-1B1 Počet připojení4 Průřez propojení AWG, max.AWG 16 Průřez propojení AWG, min.AWG 30 Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.1,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.0,05 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.1,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,05 mm²Průřez připojení vodiče, pevné jádro, max.1,5 mm²Průřez připojení vodiče, pevné jádro, min.0,05 mm²Průřez připojení vodičů, jemně stáčené, max.1,5 mm²Průřez připojení vodičů, jemně stáčené, min.0,05 mm²Průřez připojení vodičů, splétané, max.1,5 mm²Průřez připojení vodičů, splétané, min.0,05 mm²Směr připojenívrchol Typ připojeníPřipojení s kotevní svorkou Upínací rozsah, max.1,5 mm²Upínací rozsah, min.0,05 mm²Velikost nože0,4 x 2,0 mm

CSA data hodnocení

Průřez vodiče max. (CSA)16 AWG Průřez vodiče min. (CSA)28 AWG Č. osvědčení (CSA)154685-1461041

Všeobecně

Nosná lištaTS 35 Návod k instalaciPřímá montáž Průřez propojení AWG, max.AWG 16 Průřez propojení AWG, min.AWG 30 StandardyIEC 60947-7-2

Data hodnocení

Jmenovitý průřez1,5 mm²Jmenovité napětí k sousední svorce500 VJmenovité DC napětí500 VStandardyIEC 60947-7-2 Vnitřní odpor podle IEC 60947-7-x1,83 mJmenovité napětí k sousední svorce při impulzu6 kVZtráta výkonu v souladu s normou IEC 60947-7-x0 W
